Конвейерное оборудование

Ленточный конвейер — это замкнутая транспортная система, состоящая из ленты, роликов, барабанов, привода и металлической рамы.
Материал перемещается по ленте за счёт её движения, создаваемого приводным барабаном.

Основные элементы конструкции:

• Лента — основная несущая часть, по ней движется материал;
• Приводной барабан — передаёт крутящий момент ленте;
• Натяжной барабан — компенсирует вытяжку и обеспечивает сцепление;
• Роликоопоры — поддерживают верхнюю и нижнюю ветвь ленты;
• Рама (станина) — основа, на которой установлены все узлы;
• Редуктор, мотор или мотор-барабан — обеспечивает движение;
• Очистители, загрузочные и сбрасывающие устройства — повышают эффективность и защищают ленту от загрязнения.

Факт: на производстве даже 1 метр простоя конвейера может обойтись дороже, чем ремонт — потому правильный выбор и обслуживание здесь критичны.

Виды конвейеров

По конструкции и назначению ленточные конвейеры делятся на стационарные и мобильные.

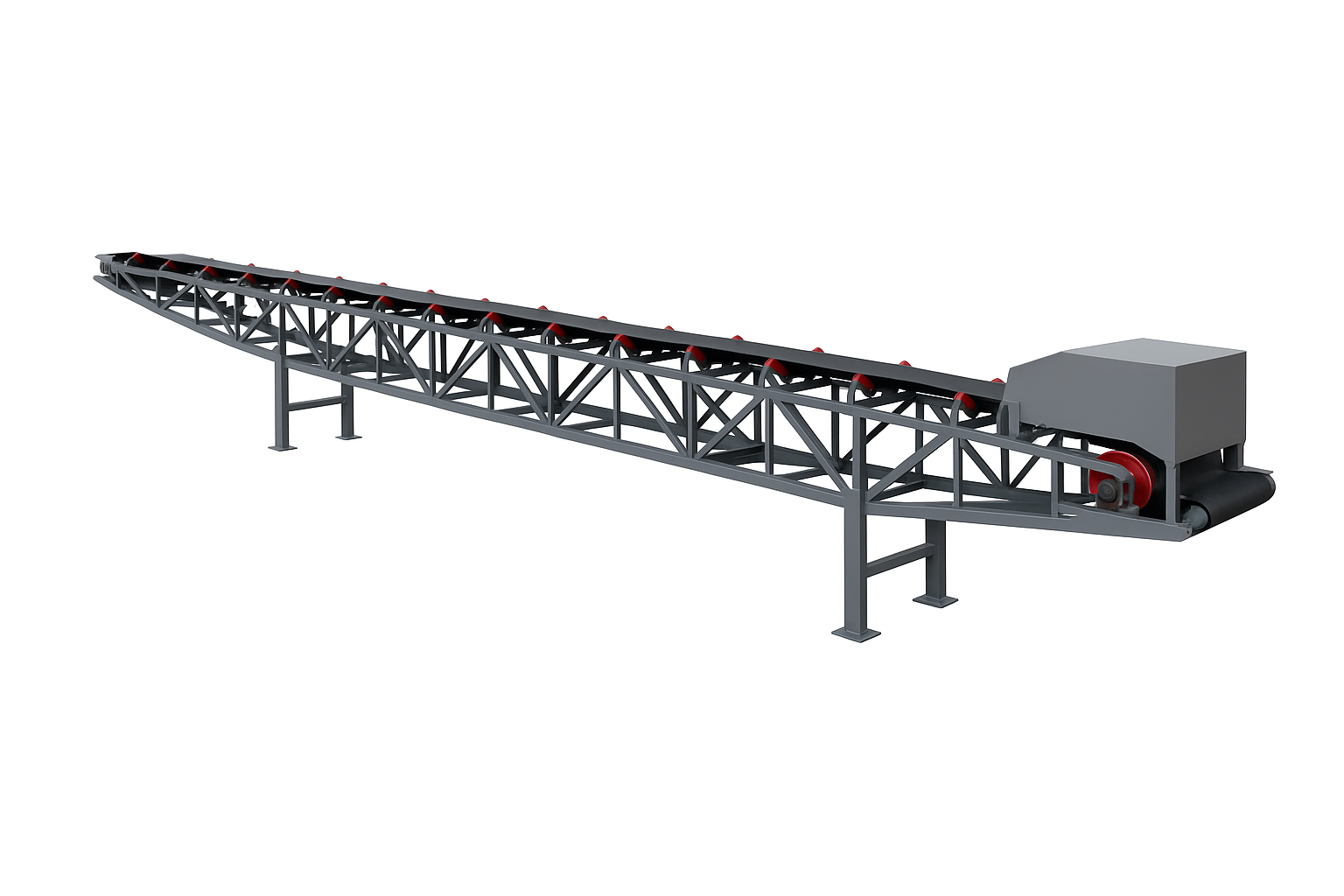

1. Стационарные конвейеры

Это классические промышленные транспортёры, монтируемые на фундамент или металлическую конструкцию. Используются в карьерах, на ДСК, заводах, складах, угольных шахтах, цементных и горно-обогатительных предприятиях.

Особенности:

• Высокая производительность (до 4000 т/ч и более);
• Длина линии — от 10 до 1000 м;
• Прочные металлические конструкции;
• Возможность интеграции в автоматические системы.

Преимущества:

• Надёжность и долговечность;
• Минимальные затраты на обслуживание после установки;
• Возможность создания сложных трасс (горизонтальные, наклонные, поворотные участки).

Недостатки:

• Требуется монтаж на месте (фундамент, крепления);
• Не перемещаются — только стационарная установка.

Совет инженера:
При проектировании учитывайте запас по тяговому усилию не менее 15%, чтобы избежать перегрузок при изменении влажности или фракции материала.

2. Мобильные конвейеры

Мобильные (или передвижные) конвейеры — это лёгкие, универсальные установки, которые можно быстро перемещать по площадке. Они часто применяются на дробильно-сортировочных комплексах, бетонных заводах, складах и строительных площадках.

Особенности:

• Основание на колёсах, салазках или шасси;
• Длина — 5–25 м, ширина ленты — 400–800 мм;
• Возможность регулировки угла наклона (ручной или гидравлический подъём).

Преимущества:

• Быстрая перестановка между точками погрузки и выгрузки;
• Простота монтажа — «включил и работай»;
• Возможность работы в паре с дробилками, грохотами и питателями.

Недостатки:

• Меньшая производительность и длина трассы;
• Быстрее изнашиваются из-за постоянных перемещений;
• Ограниченная ширина ленты.

Совет инженера:
Для мобильных конвейеров используйте мотор-барабаны — они компактнее, защищены от пыли и влаги, а замена занимает считанные минуты.

3. По назначению конвейеры делятся на:

• Питатели (загрузочные) — подают материал из бункеров или дробилок;
• Межстанционные (магистральные) — соединяют оборудование;
• Отвальные (наклонные) — перемещают материал на высоту;
• Накопительные (с отводом) — формируют запасы или дозируют поток;
• Реверсивные — могут менять направление движения ленты.

Советы по эксплуатации конвейеров

Чтобы конвейер работал стабильно и без аварий, важно соблюдать несколько правил эксплуатации:

1. Регулярно проверяйте центровку ленты.
   Если лента уходит в сторону — ищите перекос роликоопор или барабанов.
   Даже небольшой перекос вызывает ускоренный износ кромок.
2. Контролируйте натяжение.
   Недостаточное натяжение — проскальзывание, избыточное — разрушение ткани ленты и перегрузка подшипников.
3. Следите за чистотой.
   Налипший материал на роликах или барабанах приводит к вибрации и неравномерному ходу.
   Используйте очистители ленты и скребки.
4. Проверяйте состояние подшипников и роликов.
   Гул или повышенный нагрев — первые признаки износа. Замените ролик до поломки.
5. Очищайте конвейер после остановки.
   Оставшийся материал вызывает застывание, особенно при влажности и морозе.
6. Контроль футеровки барабанов.
   Изношенное покрытие — причина проскальзывания и перегрева ленты.
7. Безопасность прежде всего.
   Все вращающиеся части должны быть защищены кожухами, а аварийная остановка — доступна на всей длине трассы.

Лайфхак инженера:
Если лента начала “гулять” — проверьте высоту всех роликоопор на этом участке. Часто проблема не в ленте, а в просевшей опоре.

Типичные ошибки при эксплуатации

1. Перегрузка ленты.
Избыточный слой материала вызывает пробуксовку и растяжение.
→ Устанавливайте ограничители подачи (питатель или шибер).

2. Игнорирование вибраций.
Даже лёгкое “биение” барабана разрушает подшипники за месяцы.

3. Несвоевременная замена роликов.
Один заклинивший ролик способен прожечь ленту за день.

4. Работа при скопившемся материале под лентой.
Абразив действует как наждак — стирает ленту и ролики.

5. Экономия на натяжных устройствах.
Винтовое натяжение без компенсации вытяжки — источник постоянных проблем с центровкой.

Комментарий инженера:

«Конвейер не ломается внезапно. Он “говорит” заранее — шумом, вибрацией и запахом нагретой резины. Главное — слушать.»

Конвейерные ролики — это опорная основа транспортёра.
Именно они обеспечивают плавное движение ленты, стабильную геометрию трассы и равномерное распределение нагрузки. От их качества и состояния зависит срок службы ленты, расход энергии и эффективность всей линии.

Многие считают, что ролик — это простая деталь. На практике же — это узел, работающий в тяжелейших условиях: пыль, грязь, вибрация, перепады температур, абразивный материал, постоянные ударные нагрузки.

Основные виды конвейерных роликов:

Конвейерные ролики делятся по назначению и конструкции.

1. Опорные (несущие) ролики

Самый массовый тип — поддерживает верхнюю ветвь ленты с материалом.

Особенности:

• Диаметр 89–159 мм;
• Длина190–1600 мм;
• Материал трубы — сталь.

Преимущества:

• Простая конструкция;
• Надёжность;
• Невысокая цена.

Совет инженера:
Чем крупнее фракция и выше производительность, тем больше диаметр ролика. Для тяжёлых материалов выбирайте Ø133–159 мм.

2. Поддерживающие (нижние) ролики

Поддерживают обратную ветвь ленты без груза. Несут меньшую нагрузку, но подвергаются абразивному воздействию пыли и грязи.

Особенности:

• Диаметр 63–159 мм;
• Часто с резиновыми кольцами для самоочистки;
• Устанавливаются через 2–3 метра.

Совет:
Используйте ролики с резиновыми кольцами — они предотвращают налипание пыли и продлевают срок службы ленты.

3. Амортизирующие ролики

Располагаются в зоне загрузки, где лента принимает удар материала из бункера.

Конструкция:
На поверхности трубы — резиновые кольца или втулки, гасящие энергию удара.

Преимущества:

• Предотвращают разрывы и пробои ленты;
• Снижают вибрацию и шум;
• Продлевают срок службы роликоопоры и рамы.

Совет инженера:
Располагайте амортизирующие ролики на участке 1,5–2 м от точки загрузки. Использование обычных роликов в этой зоне — основная причина повреждения ленты.

4. Дефлекторные ролики

Используются для автоматического выравнивания ленты, когда она уходит в сторону.

Конструкция:
Ролик установлен на поворотном рычаге, который реагирует на смещение ленты и корректирует её направление.

Преимущества:

• Предотвращают сход ленты;
• Снижают износ кромок;
• Уменьшают количество регулировок.

Совет:
Устанавливайте центрирующие ролики через каждые 15–20 метров трассы на длинных конвейерах.

Материалы изготовления

Совет инженера:
Для открытых карьеров и пыльных зон — оцинкованные ролики с двойным уплотнением. Для помещений — пластиковые или композитные.

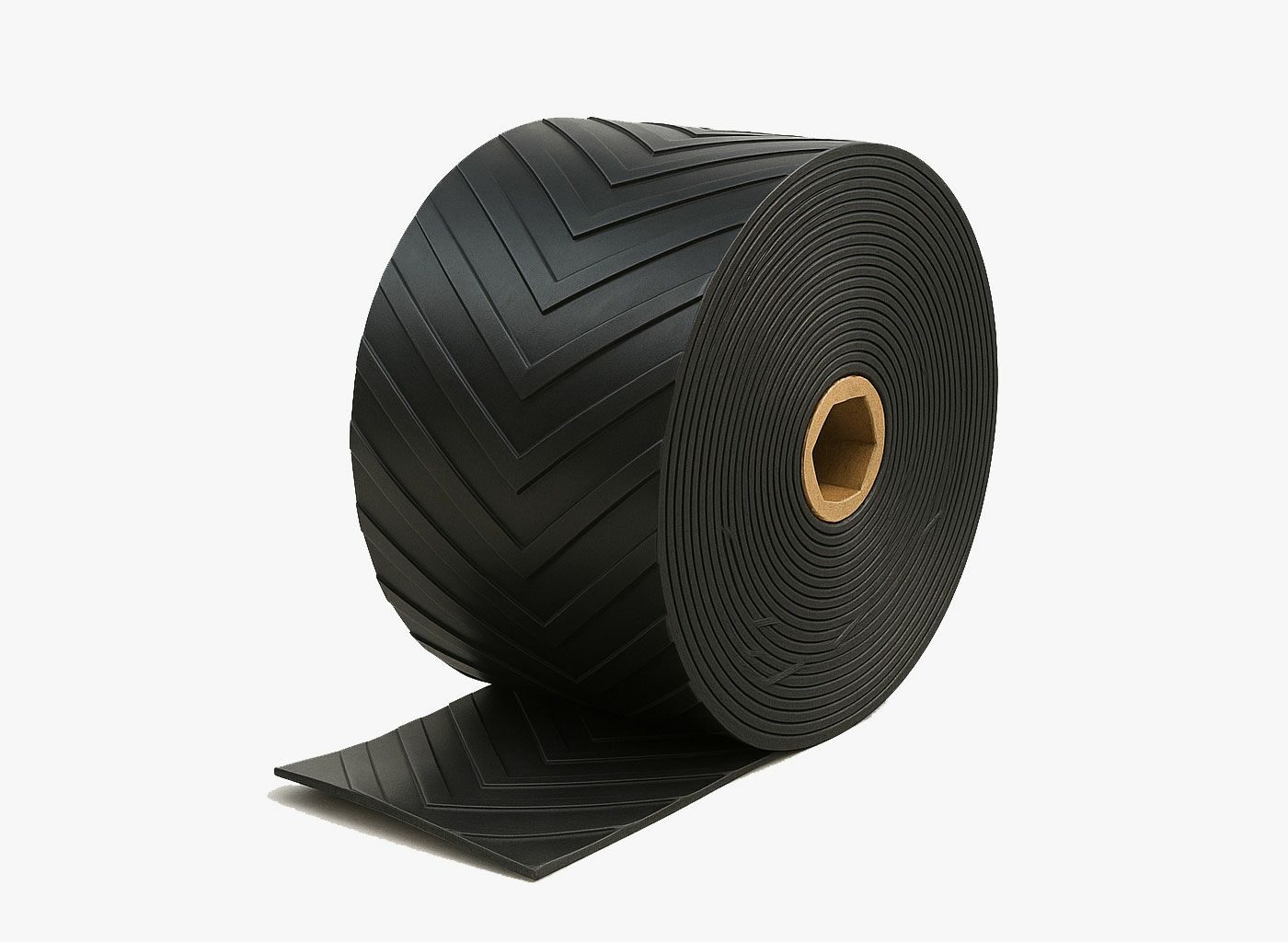

Конвейерная лента — ключевой элемент любого транспортирующего оборудования.
Именно от её качества, структуры и правильной эксплуатации зависит стабильность всей производственной линии — будь то карьер, дробильно-сортировочный завод, цементный комбинат или склад готовой продукции.

Надёжная лента обеспечивает равномерную подачу материала, снижает потери, экономит энергию и продлевает срок службы оборудования.

Конвейерные ленты классифицируются по материалу несущего слоя и типу покрытия.

1. Резинотканевая конвейерная лента (ТК, БК, EP)

Это самый распространённый тип ленты для карьеров, дробилок, ДСК, цементных и угольных производств.

Лента состоит из нескольких тканевых прослоек (корда), покрытых с обеих сторон резиной.
Количество слоёв — от 2 до 6.

Обозначение:

• ТК — ткань капроновая (полиамидная);
• БК — ткань хлопчатобумажная;
• EP — полиэстер-полиамид (европейский стандарт).

Преимущества:

• Гибкость и высокая прочность;
• Устойчивость к ударам и растяжению;
• Простота ремонта и склейки;
• Рабочая температура от -45 до +80 °C.

Подводные камни:

• При перегреве (выше +90 °C) резина начинает расслаиваться;
• Чрезмерное натяжение приводит к вытяжке и смещению по центру;
• При длительном контакте с маслом или бензином — разрушение обкладок.

Совет инженера:
Выбирайте тип ткани EP — она долговечнее и имеет меньшую вытяжку по сравнению с ТК, особенно при высоких нагрузках.

2. Тросовая (стальная кордовая) лента

Применяется при транспортировке крупных и тяжёлых пород — щебня, руды, угля.
Основа ленты — стальной корд, обеспечивающий колоссальную прочность и минимальную растяжимость.

Преимущества:

• Работает при больших нагрузках и длине трассы;
• Слабо тянется — не требует частой регулировки;
• Устойчива к ударам и порезам.

Недостатки и подводные камни:

• Дороже в 2–3 раза тканевых аналогов;
• Требует специального оборудования для склейки и монтажа;
• Неправильная центровка вызывает “уход” ленты и быстрый износ кромок.

Совет:
Для карьеров с длиной трассы более 300 м и крупной фракцией материала (100–500 мм) выбирайте только тросовые ленты — обычная тканевая просто не выдержит.

3. Масло-, теплo- и морозостойкие ленты

Используются в специфических условиях — при высоких температурах, низких температурах или при транспортировке нефтепродуктов.

Типы:

• Теплостойкие (до +180 °C) — для горячего шлака, цемента, асфальта;
• Маслостойкие — для нефтешлама, углеводородных продуктов, битума;
• Морозостойкие — для северных районов (до -60 °C).

Совет инженера:
Для Казахстана и северных регионов России оптимальна марка ТК-200 морозостойкая, тип 2, выдерживающая морозы до -55 °C без растрескивания обкладки.

4. ПВХ и ПУ ленты (для лёгких конвейеров)

Используются в пищевой, упаковочной и логистической промышленности.
Не подходят для тяжёлых абразивных материалов, но обеспечивают высокую гибкость и химическую стойкость.

5. Гофробортные и с перегородками

Применяются для транспортировки материала под углом (до 90°).
Имеют боковые борта и поперечные перегородки — “ступеньки”, предотвращающие соскальзывание материала.

Совет:
Используйте такие ленты на коротких наклонных участках — они экономят место и повышают производительность.

Ключевые характеристики при выборе

• Прочность на разрыв (ТК-200, ТК-300 и т.д.) — чем выше показатель, тем больше нагрузку выдерживает лента.
• Толщина покрытия — 3+1 мм (рабочая/обратная сторона) для лёгких условий, 6+2 мм — для тяжёлых.
• Ширина ленты — от 400 до 1600 мм (подбирается под конвейер).
• Тип поверхности: гладкая, рифлёная или с бортами.

Советы по эксплуатации

Чтобы продлить срок службы ленты и избежать простоев, соблюдайте базовые правила эксплуатации:

1. Следите за центровкой.
   Лента должна идти строго по роликоопорам, без смещений.
   Смещение приводит к преждевременному износу кромок и отслоению резины.
2. Регулярно очищайте ролики и барабаны.
   Камни и пыль вызывают пробуксовку и “заскальзывание” ленты.
3. Контролируйте натяжение.
   Недотянутая лента проскальзывает, перетянутая — рвёт тканевые прослойки.
4. Не допускайте перегрузки.
   Даже кратковременное превышение нагрузки в 20–30% сокращает срок службы вдвое.
5. Проверяйте стыки.
   Самое слабое место ленты — соединение. Используйте только сертифицированные клеи и вулканизацию.
6. Хранение.
   Лента должна храниться в рулонах, на поддоне, вдали от солнца и источников тепла.

Лайфхак инженера:
Раз в месяц проводите визуальный осмотр кромок и стыков — именно там появляются первые признаки старения или разрыва. Ранний ремонт обходится в 5–6 раз дешевле замены.

Конвейерный барабан — это один из ключевых узлов ленточного транспортёра.
Именно он передаёт движение ленте, обеспечивает её натяжение, направление и стабильную работу всей линии.

От качества барабанов зависит не только срок службы самой ленты, но и общая надёжность конвейера.
Неправильно подобранный или установленные барабан способны вызвать проскальзывание, смещение ленты, ускоренный износ и простои оборудования.

Конструкция конвейерного барабана

Барабан представляет собой металлический цилиндр с торцевыми щёчками (дисками) и валом.
В зависимости от назначения, он может иметь различное покрытие, диаметр, ширину и тип крепления.

Основные элементы конструкции:

• Цилиндрическая обечайка (труба) — основная несущая часть, по которой контактирует лента.
• Вал (ось) — передаёт крутящий момент от привода.
• Щёчки и втулки — соединяют обечайку с валом, обеспечивая прочность.
• Подшипниковые узлы — устанавливаются на станине, воспринимают нагрузку.
• Покрытие (футеровка) — резиновое, керамическое или полиуретановое, предотвращающее проскальзывание и износ.

Инженерный факт:
Правильная балансировка барабана снижает вибрацию и увеличивает срок службы подшипников в 2–3 раза.

Виды конвейерных барабанов

В зависимости от назначения барабаны делятся на несколько основных типов:

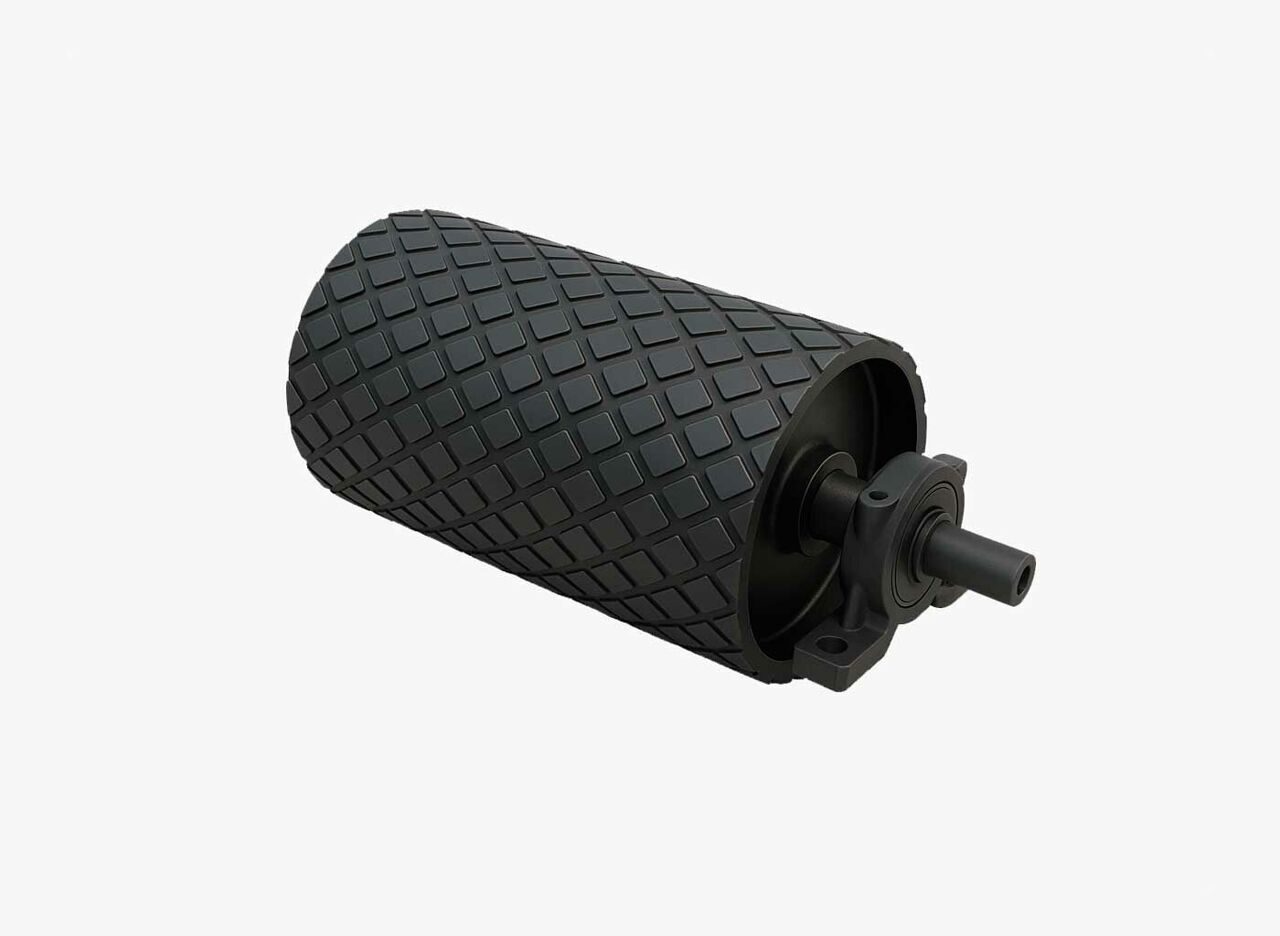

1. Приводной барабан

Главный элемент конвейера, передающий движение ленте через трение между поверхностью барабана и обкладкой ленты.

Особенности:

• Подключён к редуктору или электродвигателю;
• Имеет покрытие для повышения сцепления (резиновое, керамическое, реже — полиуретановое);
• Диаметр — от 200 до 1000 мм, в зависимости от длины конвейера и тягового усилия.

Преимущества и особенности:

• Обеспечивает стабильное движение ленты;
• Уменьшает риск проскальзывания;
• Может быть гладким или с насечками (ромб, «ёлочка»).

Совет инженера:
Для тяжёлых условий и мокрого материала используйте керамическое покрытие — коэффициент сцепления выше, чем у резины, и оно не скользит при влажности.

2. Натяжной барабан

Расположен на противоположном конце конвейера, служит для создания нужного натяжения ленты и компенсации её удлинения.

Особенности:

• Перемещается при помощи натяжного устройства (винтового, гидравлического, реже — грузового);
• Обеспечивает центрирование и стабильность ленты.

Совет:
Проверяйте ход натяжного устройства не реже одного раза в месяц — заедание направляющих приводит к перекосу барабана и сходу ленты.

3. Мотор-барабан : компактный привод «внутри барабана»

Мотор-барабан — это приводной барабан, внутри которого расположены электродвигатель, редуктор и подшипниковые опоры. Крутящий момент передаётся прямо на оболочку барабана, которая контактирует с лентой. Узел полностью герметичен, смазывается маслом в закрытом объёме и не требует внешних муфт, цепей, рамных приводов и защитных кожухов

Конструкция (внутри)

• Электродвигатель (асинхронный или синхронный, часто под частотный привод);
• Планетарный редуктор в масляной ванне;
• Валы-цапфы и торцевые уплотнения (лабиринтные/механические);
• Футеровка оболочки: резина (гладкая/насечка «ёлочка», ромб) или керамика;
• Опции: тормоз, обратный стопор, энкодер, термодатчики.

Преимущества мотор-барабана

1. Компактность и чистота компоновки — нет внешнего двигателя, редуктора, ремней/цепей; проще «посадить» конвейер в тесные ниши и на мобильные шасси.
2. Гигиена и защита — гладкий герметичный корпус, высокие IP-классы; идеален для влажной/пыльной среды, мойки под давлением (при соответствующем IP).
3. Безопасность — минимум открытых вращающихся частей, меньше ограждений.
4. Энергоэффективность — меньше паразитных потерь (нет ременно-цепных передач), стабильный КПД.
5. Низкое обслуживание — плановая замена/контроль масла по регламенту, нет обслуживания муфт и открытых подшипников.
6. Точная скорость — отлично работает с ЧРП: плавный пуск/торможение, регулировка скорости, защита от перегрузок.

Советы по эксплуатации

• Частотник — по уму: задайте правильные времена разгона/торможения, токовые и термозащиты, ограничение минимальной частоты (чтобы не «задушить» теплоотвод).
• Натяжение ленты: избегайте перетяжки. Проскальзывание лечится балансом натяжение/футеровка/обхват, а не «доворачиванием» натяжного до упора.
• Регламент масла: замена/контроль уровня и состояния — строго по паспорту (учитывайте пыль, влагу, цикличность).
• Мойка: не бейте струёй в торцевые уплотнения, даже при IP69K держите сопло под рекомендованным углом и дистанцией.
• Кабельный ввод: петля «каплеотбойник», правильное экранирование/заземление, защита от натяжения кабеля.
• Диагностика: периодически замеряйте ток х.х. и рабочий, температуру корпуса, виброуровень; тренд — лучший индикатор ранних проблем.
• Склад: храните горизонтально, вращайте вал раз в месяц (если долго лежит), не пересушивайте футеровку под прямым солнцем.

Типовые ошибки

• Запуск «в тяжёлую» без плавного пуска — ударные токи и момент → перегрев/износ редуктора.
• Неверный выбор футеровки под мокрый материал — хроническое проскальзывание.
• Недооценка теплового режима при низких скоростях — срабатывание термозащиты/ускоренное старение масла.
• Неправильный IP для зоны мойки — вода в масле, разрушение подшипников.
• Отсутствие запасного узла на критичной линии — лишние часы/дни простоя при сервисе.

Мотор-барабан — это чистая, компактная и безопасная альтернатива классическому приводу, особенно там, где важны IP-защита, гигиена, тишина и быстрый монтаж. Чтобы он отработал «как часы», на этапе подбора обязательно проверьте тепловой режим, футеровку, диаметр и частотное управление, а в эксплуатации — соблюдайте регламент масла, натяжение ленты и правила мойки.

Типы покрытия барабанов (футеровка)

Покрытие барабана выполняет две функции: повышает сцепление и защищает металл от износа.

Совет инженера:
Если лента проскальзывает даже с резиновым покрытием — значит, давление натяжения недостаточно, или поверхность барабана загрязнена.

Советы по эксплуатации

1. Регулярно проверяйте центровку барабанов.
   Даже незначительный перекос вызывает уход ленты и ускоренный износ краёв.
2. Следите за состоянием футеровки.
   При появлении трещин, разрывов или отслаивания покрытия — барабан подлежит ремонту.
3. Контролируйте натяжение ленты.
   Недотянутая лента проскальзывает, перетянутая — вызывает повышенное трение и перегрузку подшипников.
4. Очищайте поверхность барабанов.
   Глина, влажная пыль и масляные отложения снижают сцепление.
5. Не допускайте попадания воды в подшипники.
   Используйте двух- или трёхступенчатые уплотнения.

Лайфхак:
Раз в неделю делайте “прослушку” барабанов во время работы. Если слышен ритмичный гул — значит, износ подшипников или несбалансированность.

Типичные ошибки

1. Проскальзывание ленты.
Причины: изношенное покрытие, слабое натяжение, загрязнение.
→ Решение: очистка, регулировка натяжного барабана, обновление футеровки.

2. Износ кромок ленты.
Причина: перекос барабана.
→ Проверяйте параллельность осей каждые 200–300 моточасов.

3. Разрушение сварных швов обечайки.
Возникает при вибрации и неравномерной нагрузке.
→ Балансируйте барабан после каждой замены покрытия.

4. Разрушение подшипников.
Причина — попадание пыли и влаги.
→ Используйте уплотнения закрытого типа и смазку Литол-24 или ШРУС-4.

Совет инженера:

“90% проблем с лентой — не в самой ленте. Они начинаются с барабана. Один перекос или изношенная футеровка — и линия начинает ‘вести себя’, теряя производительность.”

 Итог

Конвейерный барабан — это сердце всей транспортной системы.
Он должен быть правильно подобран, отбалансирован, защищён и обслужен.
Качественный барабан работает десятилетиями, а неправильный — способен вывести из строя всю линию за неделю.

Заключение инженера:

“Барабан — это не просто вал с трубой. Это компонент, от которого зависит судьба всей ленты. Если вы хотите, чтобы конвейер не останавливался, ухаживайте за барабаном как за двигателем — регулярно, внимательно и с уважением.”

Роликоопора — это несущая конструкция, на которой установлены конвейерные ролики.
Она обеспечивает геометрию ленты, равномерное распределение нагрузки и стабильное движение материала,  именно роликоопоры формируют «дорогу» для ленты — от их точности и состояния зависит долговечность и эффективность всей линии.

Назначение роликоопор

Главная задача роликоопор — поддерживать и направлять ленту в нужном положении, предотвращая её провисание, смещение и “уход” в сторону. На длинных трассах и при большой нагрузке роликоопоры играют ключевую роль в центровке ленты и снижении сопротивления движению.

Факт: даже небольшой перекос роликоопоры (на 2–3 мм) может привести к уходу ленты на десятки миллиметров за несколько метров трассы.

Конструкция роликоопоры

Роликоопора — это сварная или болтовая конструкция, включающая:

• раму (станину) — из стального профиля или трубы;

• ролики — устанавливаются в подшипниковые гнёзда;

• кронштейны и оси — для крепления роликов под углом;

• опорные подушки или подвесы — для установки на раму конвейера.

Конструкции могут быть жесткие (фиксированные) и поворотные (центрирующие).

Основные виды роликоопор

Самый распространённый тип — поддерживают рабочую (верхнюю) ветвь ленты с материалом.

Варианты исполнения:

• Трёхроликовая (желобчатая) — формирует ленту в форме «V» или «U» (угол 20°–35°);

• Пяти- и семироликовые — для широких лент (1200–1600 мм), равномерно распределяют нагрузку;

• Прямая (плоская) — для горизонтальных участков и лёгких материалов.

Преимущества:

• Обеспечивает правильное положение ленты;

• Уменьшает провисание и расслоение;

• Повышает устойчивость материала при движении.

Совет инженера:
Для мокрого или пыльного материала выбирайте угол желоба 30–35° — это уменьшит просыпание и поможет центровать ленту.

Советы по эксплуатации

1. Регулярно проверяйте выравнивание.
   Малейший перекос роликоопоры = уход ленты.
   Проверяйте лазерным уровнем или шнуром.

2. Не допускайте износа креплений.
   Болты должны быть затянуты, без люфтов — вибрация быстро разрушает посадочные места.

3. Следите за чистотой роликов.
   Налипание пыли и грязи увеличивает сопротивление и износ подшипников.
   Используйте щётки или скребки для очистки.

4. Контролируйте шум.
   Повышенный шум = износ подшипников или неправильная нагрузка.

5. Проверяйте резиновые элементы амортизирующих роликов.
   Трещины и разрывы — признак старения, нужна замена.

6. Не используйте сварку на установленной линии.
   Нагрев деформирует раму и вызывает перекос всей секции.

7. Сезонная ревизия.
   Весной и осенью обязательно проверяйте целостность креплений, антикоррозийное покрытие и состояние подшипников.

Лайфхак инженера:
Если лента “гуляет” при определённом направлении, а при обратном — нет, значит, проблема не в центровке роликов, а в наклоне рамы. Проверьте горизонтальность основания.
