Изнашиваемые части дробильно-сортировочного оборудования

Основные расходные запчасти:

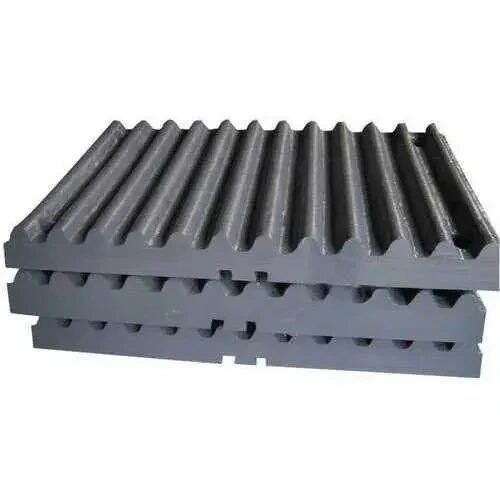

1) Подвижная и неподвижная щеки (плиты дробящие)

·     Главные рабочие элементы, которые разрушают материал.

·     Изготавливаются из марганцевой стали 12–14–18%.

·     Быстро изнашиваются при дроблении твёрдых пород, на высокой частоте встряхивания.

2) Боковые футеровки (боковые плиты)

·     Защищают корпус камеры дробления от истирания.

·     Меняются реже, чем сами щеки, но всё равно относятся к расходникам.

3) Коленвал (вал эксцентриковый) и бронзовые втулки

·     Находятся под постоянной нагрузкой. Втулки относятся к расходным и периодически заменяются.

4) Тяги, распорные плиты, упорные плиты

·     Служат предохранительным элементом: ломаются при перегрузке.

·     Обязательно должны быть в наличии как расходники.

5) Подпятник, вкладыши подшипников

·     При интенсивной работе требуют регламентной замены.

Основные расходные запчасти:

1) Била (ударные плиты, blowbars)

·         Главный и самый быстроизнашиваемый элемент.

·         Материалы: марганец, высокохром, композит.

·         Износ зависит от абразивности и ударных нагрузок.

2) Отражательные плиты (решётка, impactplates)

·         Принимают второй удар материала.

·         Подвержены абразивному износу.

3) Броня корпуса (футеровки стенок)

·         Защищает рабочую камеру от стирания камнем.

4) Решётки и решётные сегменты (если конструкция предусматривает)

·         Регулируют фракцию выхода.

·         Наибольший износ при твёрдом сырье.

5) Роторные диски, держатели бил, клинья

·         Элементы крепления бил тоже считаются расходными — работают в зоне ударов.

6) Уплотнения, втулки, подшипники ротора

·         Подвергаются вибрационным и пылевым нагрузкам.

Основные расходные запчасти:

1) Конус (подвижная броня)

·     Главный расходник.

·     Работает в зоне максимального давления и истирания.

2) Футеровка конуса (неподвижная броня чаши)

·     Пара к конусу — формирует рабочую камеру.

·     Износ зависит от абразивности материала и настройки щели.

3) Защитные футеровки корпуса и кормушки

·     Броня корпуса, кожуха, распределителя.

·     Оберегают металлические части дробилки.

4) Экспортные втулки (втулки вала, втулки чаши)

·     Бронзовые или биметаллические — относятся к расходным.

·     Изнашиваются от вращения и вибраций.

5) Пружины/гидроблоки (в зависимости от типа дробилки)

·     Предохранительная система, иногда требует замены элементов.

6) Броня поддона, уплотнения, кольца

·     Мелкие, но важные расходники, предотвращающие попадание пыли и вибрационный износ.

Основные расходные запчасти:
    1.    Роторные наконечники  — контактируют с подаваемым материалом при выбросе из ротора; часто имеют вставки из карбида вольфрама для увеличения срока службы.
    2.    Резервные-наконечники — служат защитой для ротора, если основная часть наконечника изношена.
    3.    Пластины камеры  — защищают внутренние поверхности ротора и камеру от абразивного износа.
    4.    Распределительная пластина  — принимает первый удар материала и распределяет его по каналам ротора; это одна из самых быстроизнашиваемых деталей.
    5.    Подающая труба  — направляет материал в центр ротора и сильно изнашивается из-за постоянного потока абразивного сырья.
    6.    Кольцо входного отверстия  — кольцо вокруг входа подачи; изнашивается медленнее, но подлежит замене по мере износа.
    7.    Хвостовые пластины — удерживают наработку материала в камере за наконечниками, также изнашиваются.

Дополнительные возможные изнашиваемые детали
    1. Наковальни  — ударные поверхности в камере дробления
    •    Роторные элементы корпуса (бобышки, стопорные стержни, ) — в зависимости от конструкции.

Кратко по функциям
    •    Роторные наконечники и резервные наконечники — прямо контактируют с материалом, самые быстроизнашиваемые элементы.
    •    Пластины камер и распределитель — защищают корпус измельчителя от абразии и ударов.
    •    Подающая труба и входное кольцо — изнашиваются из-за направленного потока питаемого материала.
